P1 till Modbus RTU (RS485) adapter

500 SEK/st

Vill du göra smarta mätardata tillgängliga via en Modbus RTU (RS485)-anslutning? Denna P1 Modbus-dongel gör det enkelt, plug-and-play. P1-telegrammen läses med maximal hastighet, och de viktigaste parametrarna kan läsas via Modbus-anslutningen.

Läs mer...

I lager

Leverans: Inom 1-2 arbetsdagar

Antal

Personlig support per telefon & e-post
Snabb leverans - 1-2 arbetsdagar*

* Gäller endast varor i lager

Beskrivning

Art.nr: NC3011

Den smarta mätaren är ansluten till P1 Modbus-dongeln via RJ12-anslutningen. P1-data kan hämtas via RS485-anslutningen (Modbus RTU).

Dongeln drivs av den smarta mätaren (smarta mätare v4 och v5). För smarta mätare v2/v3 kan USB-mikrokontakten användas.

Laddstationer

Dongeln används ofta för lastbalansering i kombination med en laddbox. Tack vare emuleringar kan många typer av laddstationer anslutas. Nedan följer några laddstationsmärken som vi känner till som har integrerats.

NisoOne – standardmappning
Wallbox – Klefr-mappning (som ett alternativ till P1 Wallbox-portmodulen / Klefr kWh-mätaren)
Alfen-Somoco-kartläggning
ABB Terra electric – ABB Bxx-mappning

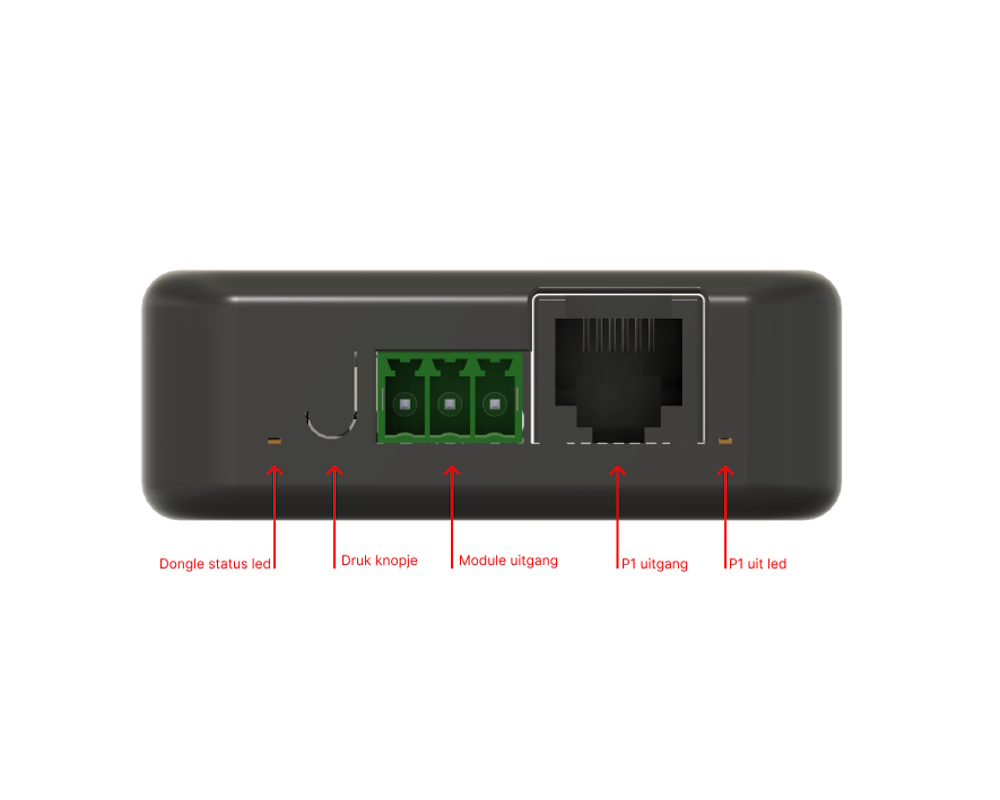

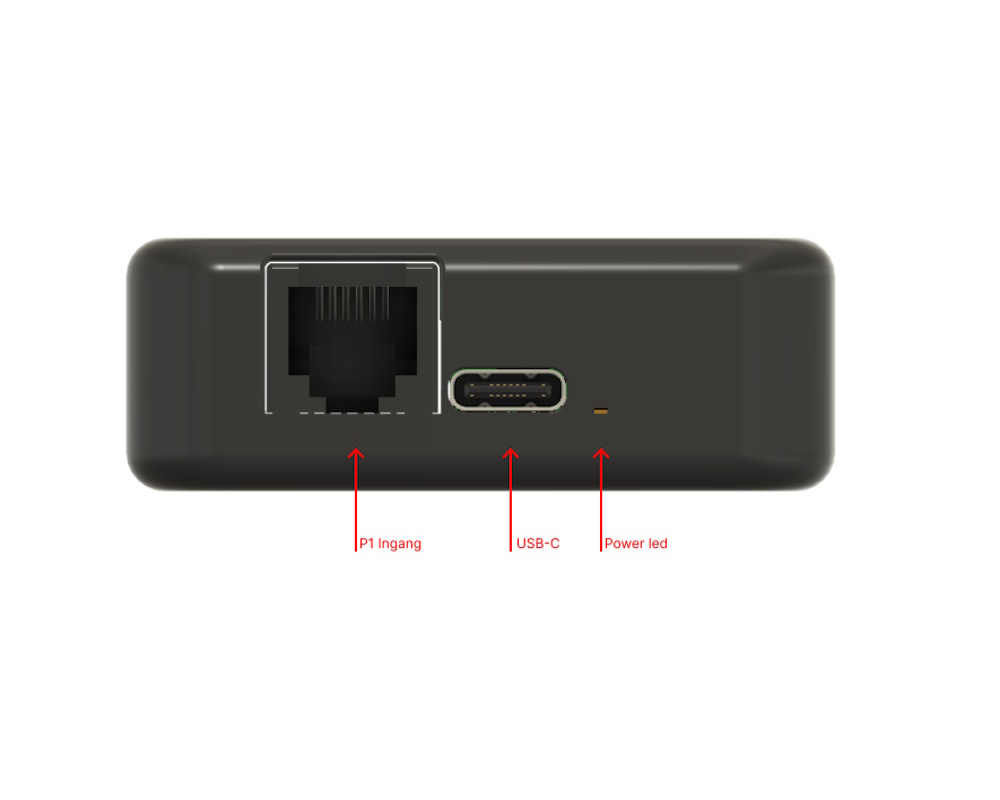

Design

RJ11-anslutning för P1-signalen
P1-utgång (behovsstyrd/förstärkt)

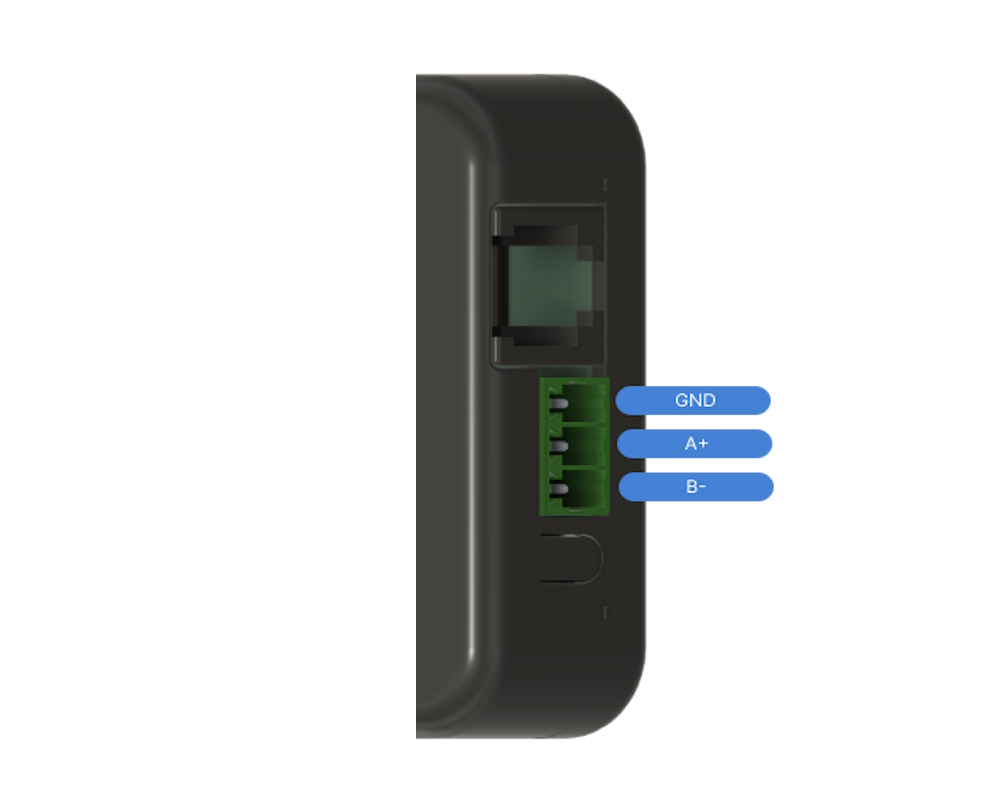

RS485 Modbus RTU-anslutning via skruvplintar (A/B/GND)
Strömförsörjning via smart mätare (v4- och v5-mätare) eller USB-anslutning (v2-mätare)
Grön lysdiod för ström och blå lysdiod för att indikera att den smarta mätardatan har bearbetats korrekt
P1-data tillgängliga i registren
Enhets-ID, seriell hastighet P1 och RS485 är justerbara via Modbus (FC06)
Tryckknappen är för omstart eller (>5 sek) fabriksåterställning.
Kan uppdateras via USB-anslutningen
P1-utgång eliminerar behovet av en splitter (förstärkt och behovsstyrd)
USB-C anslutning

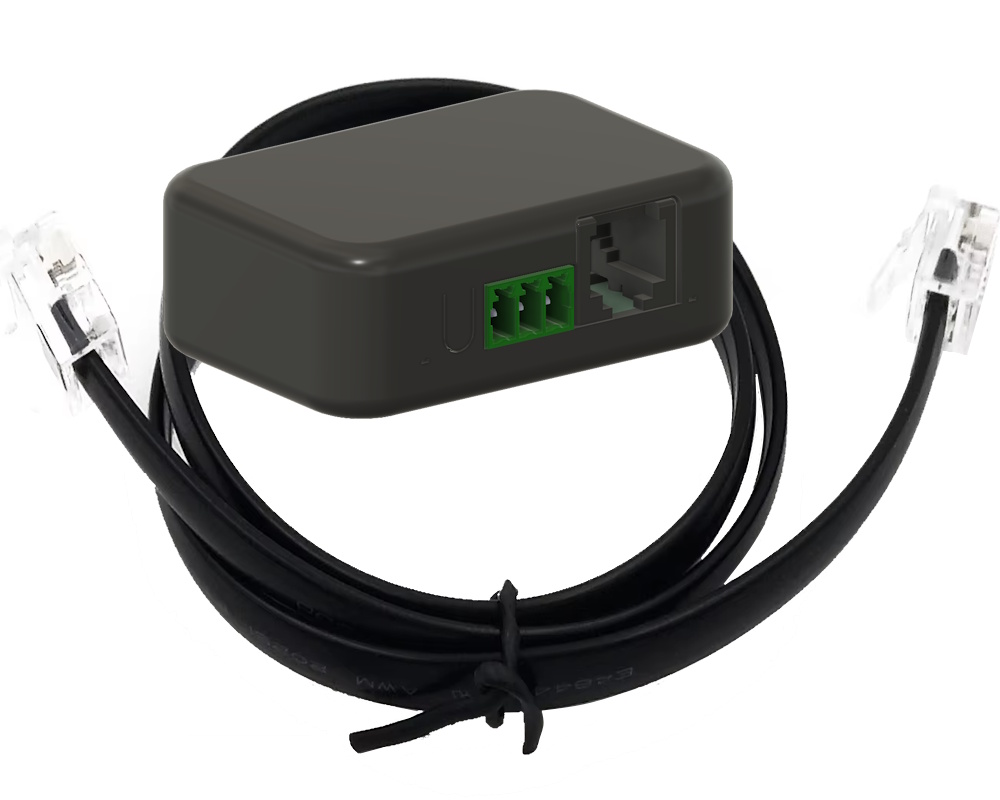

Vad ingår

P1 Modbus-dongel
P1-kabel (15 cm)
Digital manual
